AFU-Kommunikationsgrundlagen
Q-Gruppen
| Q-Gruppe | Bedeutung | Merkhilfe |
|---|---|---|
| QRN | Atmosphärische Störungen | **N**atürliche Störung |
| QRM | Ich werde gestört | **M**enschengemachte Störung |
| QRO | Erhöhen Sie die Sendeleistung! | Ein paar Watt **o**bendrauf legen |
| QRP | Senken Sie die Sendeleistung! | **P**iano (sanft, leise), **P**ssst! |
| QRT | Stellen Sie die Übermittlung ein! | **T**erminal (Ende) |
| QRV | Ich bin bereit | **v**orbereitet |
| QRX? | Wann rufen Sie mich wieder? | Zeitpunkt **X** |
| QRZ? | Wer hat mich gerufen? | Bitte nenne das Rufzeichen ein **z**weites Mal! |
| QSB | Fading, Schwankungen | **B**ergauf, **B**ergab |
| QSL | Ich bestätige den Empfang | Ich habe ge**l**oggt |
| QSO? | Erreichen Sie Station ...? | |
| QSY | Frequenzwechsel | Change Frequenc**y** |
| QTH | Mein Standort | **H**ome, **H**eimat |
| VY | Sehr viele | very |
| 55 | Viele Grüße | |
| 73 | Grüße | |
| DE | von | DEr xy |
Jede Q-Gruppe kann mit einem “?” als Frage genutzt werden. z.b. QTH? Was ist ein dein Standort. Vertiefend dazu: https://www.qsl.net/dk5ke/abk.html
Nato-Alphabet und Signale
Nato-Alphabet (mit Betonungen bzw. Aussprache)
| Letter Represented | Code Word | Pronunciation |
|---|---|---|
| A | Alfa | AL-FAH |
| B | Bravo | BRAH-VOH |
| C | Charlie | CHAR-LEE |
| D | Delta | DELL-TAH |
| E | Echo | ECK-OH |
| F | Foxtrot | FOCKS-TROT |
| G | Golf | GOLF |
| H | Hotel | HOH-TEL |
| I | India | IN-DEE-AH |
| J | Juliett | JEW-LEE-ETT |
| K | Kilo | KEY-LOH |
| L | Lima | LEE-MAH |
| M | Mike | MIKE |
| N | November | NO-VEM-BER |
| O | Oscar | OSS-CAH |
| P | Papa | PAH-PAH |
| Q | Quebec | KEH-BEK |
| R | Romeo | ROW-ME-OH |
| S | Sierra | SEE-AIR-AH |
| T | Tango | TANG-GO |
| U | Uniform | YOU-NEE-FORM |
| V | Victor | VIK-TAH |
| W | Whiskey | WISS-KEY |
| X | X Ray | ECKS-RAY |
| Y | Yankee | YANG-KEE |
| Z | Zulu | ZU-LU |
Zahlen
| Number | Code Word | Pronunciation |
|---|---|---|
| 0 | Zero | ZEE-RO |
| 1 | One | WUN |
| 2 | Two | TOO |
| 3 | Three | TREE |
| 4 | Four | FOW-ER |
| 5 | Five | FIFE |
| 6 | Six | SIX |
| 7 | Seven | SEV-EN |
| 8 | Eight | AIT |
| 9 | Nine | NIN-ER |
| 100 | Hundred | HUN-DRED |
| 1000 | Thousand | TOU-SAND |
Zeichen
| • | Decimal / Point | DAY-SEE-MAL |
| - | Dash | DASH |
| . | Stop | STOP |
| / | Slash | SLAESCH |
Technik und Physik
Zehnerpotenzen (Vorsätze)
Das Messergebnis kann ein Vielfaches oder ein Teil einer Einheit sein. Es werden meist dezimale Vielfache oder Teile von Einheiten benutzt, zum Beispiel kilo für tausendfach oder milli für ein Tausendstel.
| Faktor | Potenz | Vorsatz | Zeichen | Zahl / Faktor |
|---|---|---|---|---|
| billionenfach | 1012 | Tera | T | 1 000 000 000 000 |
| milliardenfach | 109 | Giga | G | 1 000 000 000 |
| millionenfach | 106 | Mega | M | 1 000 000 |
| tausendfach | 103 | kilo | k | 1 000 |
| hundertfach | 102 | hekto | h | 100 |
| zehnfach | 101 | deka | da | 10 |
| zehntel | 10-1 | dezi | d | 0,1 |
| hundertstel | 10-2 | zenti | c | 0,01 |
| tausendstel | 10-3 | milli | m | 0,001 |
| millionstel | 10-6 | mikro | µ | 0,000001 |
| milliardstel | 10-9 | nano | n | 0,000000001 |
| billionstel | 10-12 | piko | p | 0,000000000001 |
Wellenlängen und Harmonische

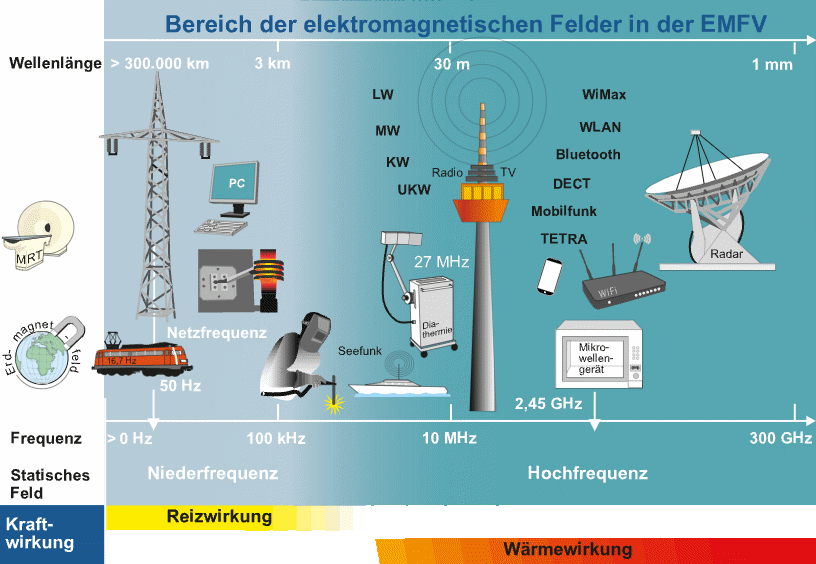

Nachfolgende Grafik der Bundesanstalt für Arbeitsschutz und Arbeitsmedizin, oben die Länge im Raum unten die Frequenz, stark vereinfacht, mit dazugehöriger akuter Empfindung:
Die Wellenlänge beschreibt den Weg, den die Welle mit Lichtgeschwindigkeit bei einer Wiederholung im Raum zurücklegt. Lichtgeschwindigkeit: 300.000.000 m/s. Frequenz: 145 MHz = 145 *106 Hz = 145.000.000 Hz.
Dies müssen wir uns auf die Grundeinheit (Si Einheiten) bringen, dies sind in diesem Fall m/s und Hz. Geschwindigkeit / Wiederholungen = Länge:
300.000.000 / 145.000.000 = Länge → die 000 000 kürzen wir auf beiden Seiten Weg
300/145 = 2,068 somit Wellenlänge = 2,068m
Anschaulich anhand diesem Kurzvideo, der Kreis bewegt sich mit Lichtschwindigkeit um eine volle Drehung, dies ist eine Wiederholung (1Hz) und ergibt somit die Sinuswelle. https://www.youtube.com/watch?v=Q55T6LeTvsA
Ist die Frequenz höher, dreht er sich schneller aber die Bewegung auf der Zeitachse (X-Achse) bleibt gleich, somit ist die einzelne Vollwelle (Obere+Untere Halbwelle) entsprechend kürzer.
Treffen sich verschieden schnelle Wellen immer wieder am gleichen 0 Punkt, sind diese zueinander harmonisch. Dies geschieht, wenn dies ein Vielfaches der Grundwelle sind. Also 2mal, 3mal usw.
| 145 MHz | 1. Harmonische | Grundwelle |
| 145 MHz * 2 = 290 MHz | 2. Harmonische | 1. Oberwelle |
| 145 MHz * 3 = 435 MHz | 3. Harmonische | 2. Oberwelle |
| 145 MHz * 4 = 580 MHz | 4. Harmonische | 3. Oberwelle |
Diesem Beispiel kann man auch entnehmen, 145MHz (2m Band) und 435MHz (70cm Band) sind harmonisch zueinander, was erklärt warum die meisten Antennen als 2m und 70cm bezeichnet sind.
Ressourcen und Administration
Linksammlungen
Antennenrechner und Software
- Doppelquad https://www.df7sx.de/berechnungen-diverser-spulen-etc/
- Software MMANA-GAL http://gal-ana.de/basicmm/en/#18 Anleitung; Anleitung_40m-Dipol.pdf und Skript von OV H39
- Sammlung von DG7YBN zum Thema
Ausbreitungsberechnungen
- Hamnet-DB Map, hier kann man durch Klicken auf der Karte mögliche Sichtverbindungen oder Hindernisse identifizieren. https://hamnetdb.net/map.cgi
- Echtzeit-Ausbreitungsvorhersage DXMAP
WebSDR – Verfügbarkeiten eingeschränkt
Allgemeine
- BnetzA Prüfungstermine
- Vergebene Rufzeichen
- Abfrage Rufzeichen Datenbank BnetzA
- Formelsammlung – aktuell
- Formelsammlung – alte Version
- Lösungen alt, kommentiert und gut ausgearbeitet: Lichtblicke
- Krücken von DL9HCG Kruecken.zip
